Postingan baru nih, berikut ane mau mengulas tentang komponen elektronik yang menurut saya cukup keren.......hmmm apakah itu,.....ok kita lihat, tapi pertama-tama ane mau kilas balik dulu kenapa tiba-tiba membahas ini topik. bermula dari dispenser di kamar yang ada Hot dan Cold, karena kamar lumayan panas biasanya dispenser ane nyalakan yang cold saja, sedangkan yang Hot ane matikan. dari benak ane nih dispenser dinginnya pake apa ya, apa pake freon juga kaya AC untuk dinginnnya....???...wah lama-lama bisa habis dong Freonnya dan gak dingin lagi...penasaran nih...penasaran.....sama....
Yah karena keingin tahuan ane browsing dimbah google dan kang Youtube....ternyata jawaban ane ketemu,...penyebab dinginnya air di dispenser tanpa menggunakan Freon...adalah si komponen yang bernama Peltier. Peltier atau TEC (TERMO ELECTRIC COMPONEN) bisa dilihat spesifikasi komponen unik ini di google. wah lanjut nih.....meluncur ke Youtube
, ternyata banyak video yang menunjukan kegunaan Peltier ini, pada basicnya sih untuk pendingin....beberapa ane tertarik dari video yang diupload adalah untuk kulkas mini selain untuk pembuat dingin minuman...hmmmm.....gak perlu pikir lama, ane langsung hunting...pertama survey harga ni peltier di toko online,,,kisaran ni barang mulai dari 35.000 sampai 75.000 rupiah... dan ternyata gak hanya ini barang saja untuk komponen penunjang lain ternyata perlu brosis. tergantung yang mau dibuat apa dulu, karena tertarik mau buat kulkas kecil, ane mulai percobaan dengan menyiapkan bahan dahulu.
1. Peltier / TEC seri TEC12706
Di Peltier TEC 12706 itu menunjukan kode dan cara membacanya
TEC singkatan dari TERMO ELECTRIC COMPONEN, 2 angka pertama setelah TEC
menunjukan jumlah Voltage Max, jadi 12 diatas memiliki tegangan maximal 12 VDC, kemudian angka berikutnya menunjukan ampere
max berarti Max 12 VDC 7 A Max. untuk angka 0
adalah pembatas ampere.. angka terakhir = Ampere yang direkomendasikan
atau optimal untuk digunakan agar kinerja peltier stabil. untuk mengetahui VoltAmpere atau sudah lazim disebut Watt sebuah
peltier, tinggal anda kalikan angka 12 dengan 2 angka terakhir
dibelakang.......seperti gambar di atas TEC12706 berarti 12 Volt x 06 A = 72 VA, ingat ya
itu 06 bukan 0,6.. 06 = 6 A. ingat peltier berjalan di DC ya
2. Heatsink ( headsink+fan Prosesor, headsink)
 |
| Heatsink bersama Fan prosesor |
 |
| Heatsink |
3. Thermal paste
 | |||
| Thermal Paste |
4. Power Suply
 | ||
| Power Suply PC |
 | ||||
| Dibuat Jumper |
Power Suply supaya bisa dinyalakan tinggal colok maka dibuat jumper di kabel Power, seperti gambar di atas tanpa PC.
Untuk Heatsink, Fan Proseror, Power supply ane ambil dari PC yang gak kepake....tapi masih bisa jalan normal
Untuk Skema bisa dilihat dibawah ini..
bisa ikutin gambar diatas, untuk bagian panas diarahkan ke fan prosesor dan heatsink..sebelumnya dilapisi thermal paste atas bawah.... sebelum ditempelkan kedua heatsink...

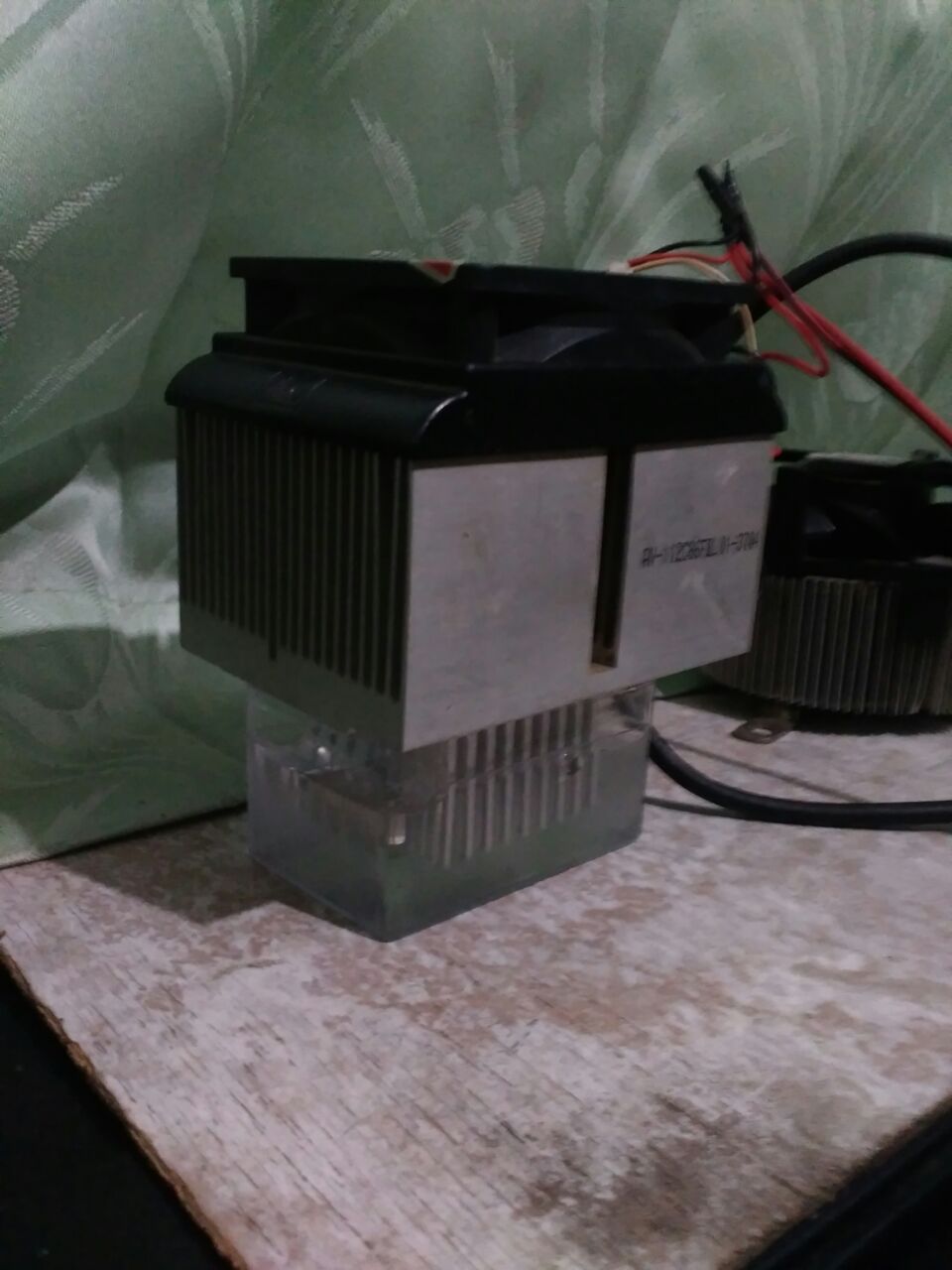

berikut penampakannya
 |
| dengan wadah air |
Untuk pengambilan arus listrik menggunakan power suply, peltier hanya ada dua kabel merah/positif dan hitam/ negatif bisa dicolokan di soket kabel PC untuk warna kabel pc urutan kuning, hitam, hitam merah...
untuk merah tegangan 5 v, kuning 12 v... bisa dipilih mau pake yang 12 v atau 5 v,...untuk fan prosesor ambil yang kuning saja 12 v putaran lebih kencang....
setelah diterapkan tinggal di onkan.. tunggu beberapa saat headsink akan dingin, disini ane coba masukan headsink dengan wadah berisi air untuk headsink yang tanpa fan ya,,,,kayak gambar diatas....jadi dingin airnya berrrrrr......sayang ane g punya termometer buat ukur.....
Berikut ane share vidionya (heatsink berembun)
Peltier
Rincian :
1. Peltier TEC12706 dapat harga Rp.52.000,-
2. Fan Prosesor + Heatsink (stock pribadi) kisaran beli Rp.50.000,-
3. Heatsink (stock pribadi) kisaran beli Rp.12.000 - 25.000,-
4. Power Supply Pc 450 W (stock pribadi) kisaran beli Rp.100.000-190.000,-
5. Thermal Paste dapat harga Rp.9.000,-
6. Kabel merah hitam / meter Rp.2.000,-
Sekian brosis, mungkin yang penasaran bisa praktek langsung.......selamat mencoba
